Mengapa Jaringan Listrik Kabel Aluminium Lapis Baja 4-Core

Ringkasan: Dalam perluasan utilitas industri, jaringan pengumpulan pembangkit listrik tenaga surya, dan jaringan distribusi bangunan komersial, menyeimbangkan ketahanan penguburan langsung dengan anggaran pengadaan yang ketat merupakan prioritas teknik utama. Kabel daya aluminium lapis baja 4 inti (seri YJLV22 / 0,6/1kV) berfungsi sebagai solusi transmisi dengan keandalan tinggi untuk jaringan sekunder bertegangan rendah. Artikel teknis ini menganalisis desain berlapis-lapis, mekanisme pelindung pita baja ganda, dan manfaat biaya yang menjadikan kabel listrik aluminium 4 inti sebagai pilihan utama untuk tender infrastruktur internasional.

Daftar isi

Perkenalan

Arsitektur Struktural Kabel Aluminium Lapis Baja 4 Inti

Armor Pita Baja Ganda: Menjaga Utilitas Pemakaman Langsung

Desain 4 Inti: Menyederhanakan Daya Tegangan Rendah Tiga Fasa

Keuntungan Biaya Konduktor Aluminium Terdampar

Skenario Aplikasi Utama pada Jaringan Listrik Regional

Kustomisasi Langsung Pabrik dan Keamanan Pengadaan

Perkenalan

Jalur distribusi listrik tegangan rendah bawah tanah mengalami tekanan fisik yang berat. Parit bawah tanah membuat kabel non-lapis baja terkena pergerakan tanah, gaya pemadatan, tepian batu yang tajam, dan potensi intrusi hewan pengerat. Selain itu, menentukan konduktor tembaga dalam rentang distribusi yang panjang akan meningkatkan biaya bahan mentah dan biaya pengangkutan secara signifikan.

Untuk mengatasi kendala pemasangan ini, Taitong Cable memproduksi kabel listrik aluminium lapis baja pita baja 4-inti 0,6/1kV premium. Dengan memasangkan konduktor aluminium terdampar berkonduktivitas tinggi dengan pelindung pita baja ganda yang kuat, kabel kami memberikan kekuatan mekanis yang dapat diandalkan dan penyaluran daya berkelanjutan untuk kontraktor utilitas global.

Arsitektur Struktural Kabel Aluminium Lapis Baja 4 Inti

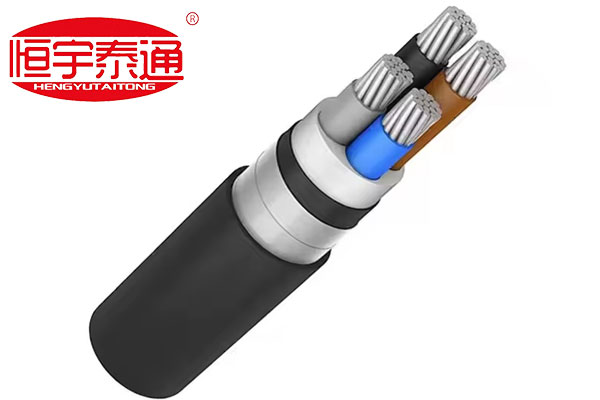

Tampilan mendetail pada penampang kabel daya aluminium lapis baja 4 inti menggambarkan rekayasa berlapis yang dibuat untuk kondisi bawah tanah yang sulit:

Konduktor Aluminium Terdampar yang Dipadatkan: Dibentuk dari kabel aluminium listrik dengan kemurnian tinggi yang diikat erat ke diameter kabel yang lebih rendah sekaligus memastikan konduktivitas listrik yang optimal.

Insulasi XLPE/PVC Berkode Warna:Isolasi fase berkode warna (misalnya, Coklat, Biru, Hitam, Abu-abu) memungkinkan identifikasi fase yang akurat dan koneksi terminal yang disederhanakan selama pemasangan di lokasi.

Tempat Tidur Bagian Dalam yang Diekstrusi:Lapisan bantalan pelindung bagian dalam yang halus membungkus bundel inti yang telah dirakit untuk mencegah kerusakan akibat gesekan armor.

Armor Pita Baja Ganda (DSTA):Pita pelindung baja heliks yang tumpang tindih melilit lapisan dalam dengan aman, menyerap benturan eksternal yang berat dan tekanan radial.

Selubung Luar Tahan Cuaca:Jaket luar PVC atau PE tugas berat dengan stabilisasi UV yang tahan terhadap kelembapan tanah, korosi asam, dan abrasi permukaan.

Armor Pita Baja Ganda: Menjaga Utilitas Pemakaman Langsung

Mengapa konsultan proyek dan kontraktor EPC menentukan double steel tape armor (DSTA) untuk instalasi kabel bawah tanah?

1. Kompatibilitas Pemakaman Langsung:Kabel lapis baja menghilangkan kebutuhan akan pipa saluran PVC atau beton eksternal yang mahal, sehingga memungkinkan pemasangan langsung ke parit tanah terbuka dan menurunkan total biaya konstruksi sipil.

2. Ketahanan Hancur dan Benturan Ekstrim:Penurunan lapisan tanah dan kendaraan berat yang melintas di atasnya menerapkan gaya vertikal yang terus menerus. Pembungkus pita baja ganda melindungi konduktor internal dari deformasi dan tusukan fisik.

3. Pertahanan Hama Bawah Tanah:Hewan pengerat dan hama penggali sering kali mengunyah polimer luar yang lembut. Lapisan pita baja menciptakan penghalang fisik yang tidak dapat ditembus sehingga memperpanjang masa pakai saluran lebih dari 30 tahun.

Desain 4 Inti: Menyederhanakan Daya Tegangan Rendah Tiga Fasa

Konfigurasi 4-inti dirancang khusus untuk jaringan distribusi tiga fase empat kabel (3 Ph+N):

Distribusi Fase Seimbang:Mengakomodasi konduktor tiga fase bersama dengan konduktor netral ukuran penuh dalam satu bundel kabel.

Tata Letak yang Disederhanakan:Mengurangi tenaga kerja pemasangan kabel dan kebutuhan ruang baki kabel dibandingkan dengan menjalankan beberapa kabel inti tunggal.

Keuntungan Biaya Konduktor Aluminium Terdampar

Penetapan harga bahan baku berdampak signifikan terhadap kelangsungan infrastruktur. Memanfaatkan konduktor aluminium terdampar sebagai pengganti tembaga menghasilkan manfaat ekonomi yang jelas:

Penghematan Modal Besar:Aluminium memberikan daya dukung daya yang sangat baik dengan biaya material yang lebih murah dibandingkan tembaga, sehingga memungkinkan kontraktor untuk memperluas anggaran proyek pada jarak distribusi yang lebih jauh.

Mengurangi Berat Transportasi dan Penanganan:Properti aluminium yang ringan menyederhanakan penarikan baki kabel, mengurangi jam kerja instalasi, dan mengoptimalkan pemuatan barang kontainer untuk pengiriman ke luar negeri.

Skenario Aplikasi Utama pada Jaringan Listrik Regional

Berkat ketahanan struktural dan efisiensi biaya yang tinggi, lini aluminium lapis baja 4-inti Taitong Cable banyak ditampilkan dalam tender global:

Jaringan Pengumpulan Tenaga Surya dan Angin:Mengangkut daya AC bertegangan rendah dari trafo step-up ke pusat distribusi utama di seluruh ladang tenaga surya yang luas.

Kompleks Industri dan Komersial:Merutekan pengumpan utama bawah tanah yang menghubungkan transformator utilitas utama ke panel distribusi pabrik.

Tender Perluasan Jaringan Pinggiran Kota:Mengganti saluran udara yang rapuh dengan jaringan lapis baja yang terkubur untuk mencegah pemadaman listrik akibat cuaca di zona pemukiman yang sedang berkembang.

Kustomisasi Langsung Pabrik dan Keamanan Pengadaan

Tender utilitas tidak memberikan ruang untuk rongga isolasi, varian konduktor, atau celah pelindung. Kontrak pengadaan global menuntut kepatuhan yang ketat terhadap parameter yang diakui, termasuk IEC 60502-1 dan BS 5467.

PadaKabel Taitong, kami mendukung pelaksanaan proyek Anda melalui model produksi yang 100% disesuaikan langsung dari pabrik. Kami tidak menjual barang izin gudang yang sudah jadi dan sudah tua. Sebagai gantinya, kami memproduksi secara khusus setiap batch kabel aluminium lapis baja 4 inti agar selaras langsung dengan bill of quantity (BOQ) proyek Anda—mengkalibrasi penampang konduktor (16 mm2 hingga 500 mm2), ketebalan insulasi, parameter pelindung, dan bahan selubung luar untuk memenuhi standar jaringan listrik nasional setempat.

Hubungi divisi teknik kabel listrik kami hari ini untuk memintalaporan pengujian tipe terverifikasi, gambar dimensi khusus, atau penawaran harga langsung dari pabrik untuk tender listrik Anda yang akan datang!
