Mengapa Kabel Listrik Tembaga MV Memastikan Keandalan Jaringan

Ringkasan: Seiring dengan berkembangnya industri berat modern dan infrastruktur perkotaan, jaringan tegangan menengah menuntut stabilitas transmisi yang belum pernah terjadi sebelumnya.Kabel listrik tegangan menengah dengan nilai 6/10 kV hingga 26/35 kVberfungsi sebagai arteri vital distribusi listrik beban tinggi. Artikel ini menganalisis lapisan struktural penting, keunggulan teknik, dan standar pengujian ketat kabel tembaga tegangan menengah, yang memandu manajer pengadaan infrastruktur menuju keamanan jaringan jangka panjang.

Daftar isi

1.Pendahuluan

2. Lapisan Struktural Kabel MV 6/10 kV hingga 26/35 kV

3.Mengapa Konduktor Tembaga Unggul dalam Sistem Tegangan Menengah

4.Menghilangkan Resiko Bawah Tanah: Perisai & Pelindung

5. Kepatuhan Teknis dan Kustomisasi Pabrik

Perkenalan

Mengoperasikan jaringan listrik dalam rentang tegangan menengah 6 kV hingga 35 kV menimbulkan tekanan listrik yang signifikan yang tidak dapat ditahan oleh saluran tegangan rendah standar. Pada potensi tinggi ini, ketidakteraturan struktural apa pun dapat menyebabkan pelepasan sebagian yang sangat dahsyat. Untuk menjamin kesinambungan yang tidak terputus pada gardu induk kota dan zona manufaktur besar, para insinyur konsultan terus menentukan solusi tegangan menengah inti tembaga tugas berat.

Sebagai produsen yang diakui secara internasional,Kabel Taitongmemanfaatkan jalur produksi vulkanisasi catenary yang canggih untuk menghasilkan kabel listrik 6/10 kV hingga 26/35 kV yang melampaui margin keamanan jaringan global, sehingga memberikan opsi distribusi efisiensi tinggi untuk tender industri berat.

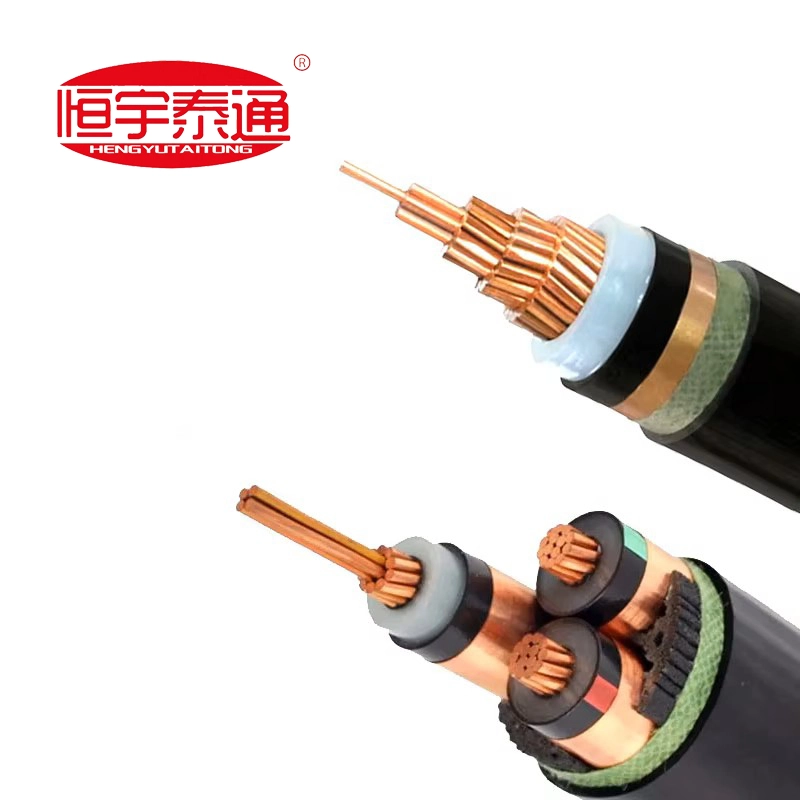

Lapisan Struktural Kabel MV 6/10 kV hingga 26/35 kV

Tidak seperti kabel tegangan rendah, kabel tegangan menengah memerlukan lapisan ekstrusi rangkap tiga yang canggih untuk menyeragamkan medan listrik bagian dalam yang kuat. Rekayasa struktural melibatkan beberapa zona yang diproduksi secara presisi:

Konduktor: Tembaga untai padat melingkar dengan kemurnian tinggi (Kelas 2) memastikan konduktivitas maksimum dan diameter minimal.

Pelindung Semikonduktor Bagian Dalam: Lapisan semi-konduktor halus yang diekstrusi langsung di atas konduktor untuk menghilangkan konsentrasi tegangan listrik.

Isolasi XLPE: Polietilen Tautan Silang ekstra bersih, mengatasi tekanan tegangan tinggi hingga 90°C dalam pengoperasian terus-menerus.

Perisai Isolasi Luar: Lapisan semi-konduktor yang dapat dilepas atau diikat yang menyeragamkan medan listrik radial.

Lapisan Pelindung Logam: Pita tembaga atau kabel tembaga berkonduktivitas tinggi yang dibungkus secara heliks yang dirancang untuk membawa arus pengisian kapasitif dan arus gangguan ke tanah dengan aman.

Selubung Pelindung Luar: Jaket PVC atau PE berkepadatan tinggi yang kuat dan tahan cuaca yang dirancang untuk mengisolasi pelindung logam dari kelembapan lapisan tanah.

Mengapa Konduktor Tembaga Unggul dalam Sistem Tegangan Menengah

Meskipun aluminium mendominasi saluran utilitas tegangan rendah lokal karena biaya awal yang rendah, tembaga dengan kemurnian tinggi adalah standar yang tidak dapat disangkal untuk distribusi tegangan menengah kritis 6 kV hingga 35 kV karena beberapa alasan utama:

1. Daya Dukung Arus Unggul: Tembaga menawarkan ketahanan listrik yang jauh lebih rendah dibandingkan aluminium, sehingga memungkinkan pengaturan inti tunggal atau tiga inti untuk menyalurkan blok daya yang sangat besar melalui saluran bawah tanah yang lebih rapat.

2. Penurunan Tegangan yang Diminimalkan: Penting untuk pengoperasian industri yang lebih lama, inti tembaga secara signifikan mengurangi kehilangan panas transmisi saluran pada rentang regional yang luas.

3. Kekuatan Tarik Mekanik Tinggi: Tembaga dapat menahan tegangan tarikan yang ekstrem selama perutean parit yang rumit atau instalasi pengeboran berarah dalam, sehingga menghilangkan risiko peregangan inti.

Menghilangkan Resiko Bawah Tanah: Perisai & Pelindung

Ancaman yang paling umum terhadap sirkuit tegangan menengah yang terkubur adalah pohon air (water treeing)—fenomena di mana rongga mikro dalam isolasi murah dikombinasikan dengan kelembapan secara perlahan menurunkan kualitas kabel seiring berjalannya waktu.

Kabel Taitongmenghilangkan risiko ini dengan memanfaatkan bahan majemuk yang sangat bersih dan teknologi ikatan silang triple-co-ekstrusi yang canggih. Pelindung pita tembaga yang tumpang tindih dikombinasikan dengan pelindung kawat baja (SWA) atau pelindung pita baja ganda (DSTA) opsional membentuk penghalang ganda. Penghalang ini sepenuhnya menolak tekanan batuan bawah tanah, infiltrasi kelembapan, dan degradasi hewan pengerat, sehingga memperpanjang umur operasional lebih dari 30 tahun.

Kepatuhan Teknis dan Kustomisasi Pabrik

Tender infrastruktur global tidak memberikan ruang untuk kompromi. Sistem tegangan menengah memerlukan eksekusi desain sempurna yang didukung oleh sertifikasi pengujian tipe yang kaku.

PadaKabel Taitong, kami tidak menjalankan lembaga kliring saham massal yang umum. Beroperasi pada model produksi yang 100% disesuaikan langsung dari pabrik, setiap kumpulan kabel tegangan menengah inti tunggal dan tiga inti dirancang langsung berdasarkan tagihan kuantitas (BOQ) spesifik proyek Anda, persyaratan sistem pelacakan, dan spesifikasi lingkungan setempat.

Hubungi unit teknis tegangan menengah kami hari iniuntuk mengakses katalog teknis pabrik, lembar desain penampang, atau untuk menerima estimasi biaya cepat dan siap kontrak untuk tender infrastruktur jaringan regional Anda!
