Mengapa Kabel Kontrol Terlindung Mencegah Kebisingan EMI

Ringkasan:Di pabrik manufaktur otomatis, stasiun pembangkit listrik, dan fasilitas pemrosesan yang kompleks, jalur kendali berjalan berdampingan dengan jalur listrik yang berat, sehingga menciptakan medan elektromagnetik yang kuat.Kabel anti-interferensi kontrol terlindungberfungsi sebagai sistem saraf yang andal untuk operasi ini. Artikel ini menguraikan arsitektur material berlapis-lapis, mekanisme penekan interferensi elektromagnetik (EMI), dan manfaat pelindung yang menjadikan kabel kontrol premium penting untuk otomasi industri modern.

Daftar isi

Perkenalan

Anatomi Struktural Kabel Kontrol Anti-Interferensi Terlindung

Mengapa Braided Shielding Sangat Penting Terhadap Kebisingan Industri

Skenario Aplikasi Kritis dalam Rekayasa Otomatis

Kepatuhan Langsung Pabrik dan Pemesanan Khusus

Perkenalan

Ketika pabrik-pabrik industri mengintegrasikan sistem otomatis yang lebih cerdas, kepadatan peralatan elektronik meningkat secara eksponensial. Lingkungan dengan kepadatan tinggi ini menghasilkan interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI) dalam jumlah besar. Tanpa pelindung yang memadai, sinyal kontrol tegangan rendah yang dikirim ke pengontrol logika terprogram (PLC), sensor, dan aktuator dapat dengan mudah rusak, menyebabkan pembacaan mesin yang salah, kesalahan sistem, atau penghentian darurat yang berbahaya.

Untuk mengamankan sinyal otomatis yang penting,Kabel Taitongmemproduksi kabel anti-interferensi kontrol berpelindung tugas berat. Menggabungkan konduktor yang sangat fleksibel dengan pelindung logam padat, jalur kontrol ini memastikan pengiriman sinyal yang sempurna ke seluruh zona industri yang sangat terganggu di seluruh dunia.

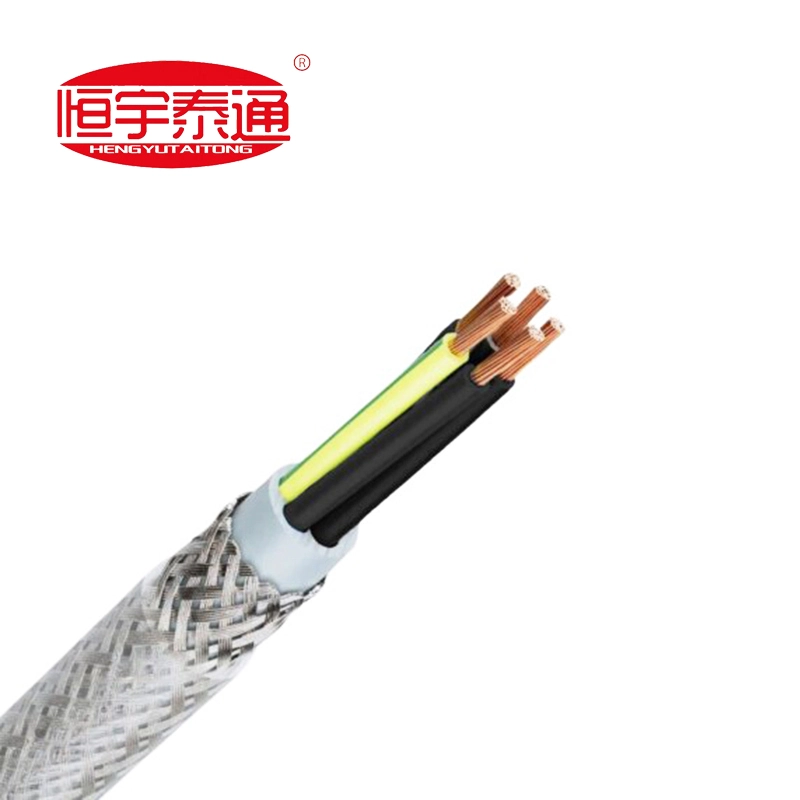

Anatomi Struktural Kabel Kontrol Anti-Interferensi Terlindung

Konfigurasi internal kabel kontrol standar direkayasa lapis demi lapis untuk memisahkan kebisingan eksternal dari konduktor tembaga internal:

Konduktor Tembaga Kemurnian Tinggi: Terdiri dari kabel tembaga polos multi-inti dan terdampar halus, memberikan konduktivitas listrik maksimum dan fleksibilitas unggul untuk perutean ketat di dalam panel kontrol.

Isolasi Berkode Warna: Senyawa insulasi PVC atau XLPE premium dengan kode warna berbeda (termasuk kabel ground standar hijau/kuning) untuk identifikasi terminal yang mudah dan keselamatan selama pemasangan.

Lapisan Dalam / Lapisan Selubung: Pembungkus polimer halus atau lapisan ekstrusi yang mengikat erat inti yang terpelintir menjadi satu dan membentuk bantalan pelindung untuk pelindung di atasnya.

Pelindung Logam Jalinan Cakupan Tinggi: Jalinan kawat tembaga atau baja kaleng yang dijalin silang dan padat yang membungkus inti internal, bertindak sebagai penghalang elektromagnetik yang tidak dapat ditembus.

Jaket Luar Tahan Api: Selubung PVC kuat yang diformulasikan untuk menahan percikan minyak, pelacakan kelembapan, abrasi, dan perambatan api pada baki kabel terbuka.

Mengapa Braided Shielding Sangat Penting Terhadap Kebisingan Industri

Meskipun kabel kontrol tanpa pelindung berfungsi dengan baik pada loop kelistrikan dasar, hub industri otomatis memerlukan pelindung jalinan dengan cakupan tinggi karena tiga alasan kinerja utama:

1. Penyerapan EMI & RFI yang Komprehensif: Jalinan logam berfungsi sebagai sangkar Faraday. Ini memotong gelombang elektromagnetik yang terpancar dari motor besar, transformator, dan kabel listrik tegangan tinggi di sekitarnya, dengan aman mengalihkan arus liar ke tanah sebelum mengganggu sinyal inti dalam.

2. Kekuatan Fleksibel Unggul: Tidak seperti pelindung aluminium foil statis yang dapat dengan mudah robek atau retak saat ditekuk berulang kali di dalam mesin dinamis, jalinan logam tenun mempertahankan 100% integritas pelindung struktural bahkan di bawah pelenturan dan puntiran mekanis yang terus menerus.

3. Pencegahan Perbincangan Silang: Dalam saluran kontrol multi-inti, arus frekuensi tinggi dalam satu kabel dapat mengalir ke sirkuit yang berdekatan. Jalinan presisi mengisolasi kelompok kabel individual, memastikan aliran data yang bersih dan independen.

Skenario Aplikasi Kritis dalam Rekayasa Otomatis

Berkat keandalan anti-interferensinya, kabel kontrol berpelindung sangat ditentukan dalam tender infrastruktur presisi:

Jalur Perakitan & Robotika Otomatis: Menghubungkan meja kontrol PLC pusat ke lengan robot otomatis dan konveyor perakitan yang memerlukan loop perintah tanpa gangguan.

Panel Kontrol & Relai Gardu Induk: Menghubungkan instrumen pengukuran, relai pelindung, dan kontrol switchgear dalam lingkungan daya bertegangan tinggi.

Kilang Petrokimia dan Pengolahan: Mengirimkan pembacaan sensor suhu, tekanan, dan pengukur aliran yang rumit melalui rangkaian kabel dalam dan luar ruangan yang diperpanjang.

HVAC dan Manajemen Gedung: Mengarahkan loop kontrol kebisingan rendah yang aman melalui gedung-gedung komersial bertingkat tinggi untuk mengelola ventilasi otomatis, elevator, dan arsitektur keamanan.

Kepatuhan Langsung Pabrik dan Pemesanan Khusus

Instrumentasi presisi memungkinkan margin nol untuk ketidakseimbangan impedansi atau celah pelindung. Kontrak pengadaan industri mewajibkan kepatuhan yang ketat terhadap standar kualitas yang ketat seperti IEC 60227 atau norma industri regional.

PadaKabel Taitong, kami menolak sistem kliring inventaris yang kaku dan diproduksi secara massal dan mendukung model produksi yang 100% disesuaikan langsung dari pabrik. Kami memahami bahwa setiap pengaturan otomatisasi memerlukan jumlah inti yang unik, pengaturan grounding yang spesifik, dan properti insulasi khusus. Kami memproduksi setiap kumpulan kabel kontrol secara khusus sesuai dengan tagihan kuantitas (BOQ) spesifik proyek Anda—mengkalibrasi ukuran inti, rasio cakupan pelindung, dan senyawa jaket agar sesuai dengan lingkungan kelistrikan Anda.

Hubungi tim teknik instrumentasi kami hari iniuntuk meminta gambar teknis terverifikasi, tata letak pengaturan inti khusus, atau untuk menerima perkiraan harga pabrik langsung yang cepat untuk tender proyek Anda yang akan datang!
